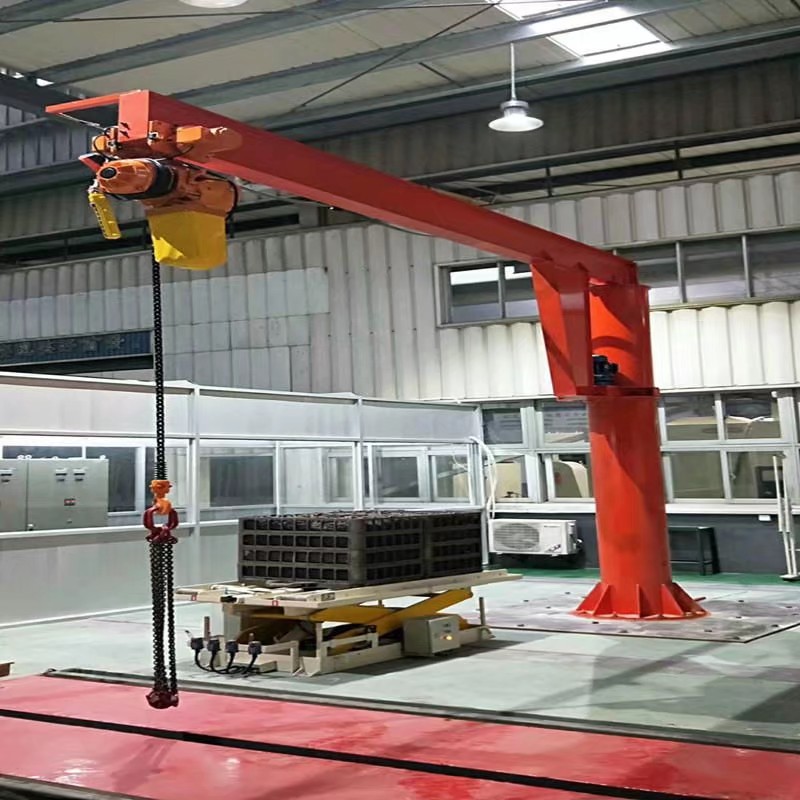

柱式旋臂式起重机由立柱，回转臂回转驱动装置及电动葫芦组成，立柱下端通过地脚螺栓固定在混凝土基础上，由摆线针轮减速装置来驱动悬臂回转，电动葫芦在悬臂工字钢上作左右直线运行，并起吊重物。起重机立柱为空心型钢结构。

BZD 定柱式旋臂起重机上部回转采用两圆锥滚子轴承，使悬臂运行时更加平稳，回转装置采用摆线针轮减速机，输入功率小，输出扭距大，馈电装置安装在立柱顶端，安装检修方便，起重量0.25T-8T，悬臂可达12米。起升高段可达12米，可选配遥控器。

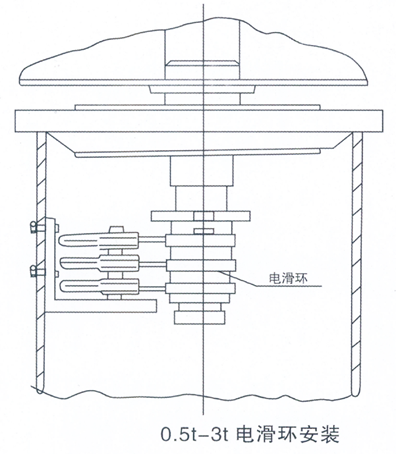

柱式悬臂吊起重机滑环的安装简述：

滑环的安装：
 装配悬臂吊的滑环时应用手托住电滑环，通过立柱上部的侧门孔安装在横梁悬臂吊主梁的主轴上。电滑环内孔上有一个键槽，安装时使用电滑环键槽对准横梁主轴上的键槽把长方形的键销上，然后装上绝缘垫片并旋紧过线锁帽。*后再调整碳刷架的位置，知道合适为止。

河南矿山起重集团0.5t-5t旋臂吊起重机的横梁安装

0.5t-5t旋臂吊的横梁安装

安装时，回转主轴对准立柱顶部的轴承孔；滚轮靠在立柱的环形轨道上缓慢放下。 通过立柱上部队侧门孔将止退垫片和圆螺母锁紧。安装滑环接触器的安装方法上边已经讲过，这里就不在做说明了。

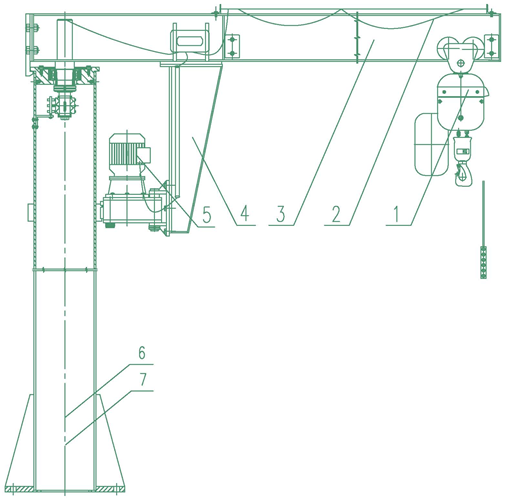

1. PK型环链电动葫芦 2.电缆 3.主梁 4.支臂5.立柱 6.回转装置7.固定下支座
