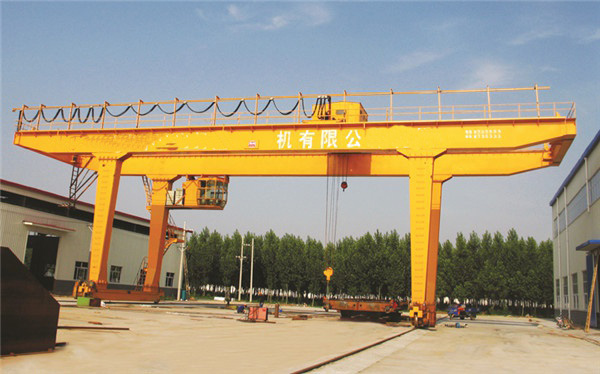

U型10到50/10吨吊钩双梁门式起重机,桥架采用箱形焊接结构,大车运行机构采用分别驱动,上边是小车运行机构,适用于工作频繁,工作量大的场所。
U型10到50/10吨吊钩双梁门式起重机的参数:

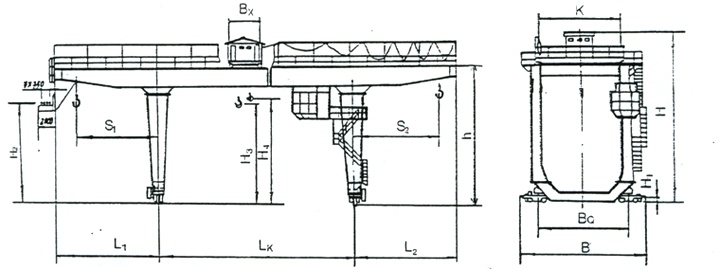

技术参数 Technological parameter
t | 10 | 16 | 20/10 | 32/10 | 30/16 | 50/10 | ||||||||||||||
LK(m) | 18 | 22 | 26 | 30 | 35 | 18 | 22 | 30 | 18 | 22 | 26 | 30 | 35 | 22 | 26 | 22 | 26 | 30 | 35 | 22 |
H | 1440 | 14740 | 14690 | 14660 | 14560 | 14660 | 14550 | 15360 | 16000 | 16260 | 17160 | |||||||||
H1 | 1000 | 1000 | 1100 | 1100 | 1100 | 1350 | ||||||||||||||
H2 | 9400 | 8400 | 11000 | 9400 | 9400 | 11000 | 11260 | |||||||||||||
H3 | 11500 | 10500-12000 | 10500 | 10500 | 11500 | 12000 | ||||||||||||||
H4 | 11000 | 11000 | 12000 | 13000 | ||||||||||||||||
h | 12000 | 12300 | 12250 | 12000 | 13205 | 12000 | 12100 | 12000 | 12622 | 12800 | 13200 | 13300 | 14200 | |||||||
L1 | 8750 | 9750 | 10500 | 11500 | 8000 | 9000 | 9500 | 8000 | 9000 | 9500 | 9500 | 10500 | 14000 | |||||||
L2 | 8750 | 9750 | 10500 | 11500 | 8000 | 9000 | 9500 | 8000 | 9000 | 9500 | 9500 | 10500 | 14000 | |||||||
S1 | 6500 | 7500 | 8000 | 9000 | 5500 | 6500 | 7500 | 5500 | 6500 | 7000 | 7000 | 7500 | 11000 | |||||||
S2 | 6500 | 7500 | 8000 | 9000 | 5500 | 6500 | 7500 | 5500 | 6500 | 7000 | 7000 | 7500 | 11000 | |||||||
B | 11240 | 12530 | 11990 | 10820 | 11990 | 11800 | 11990 | 11750 | 11750 | 11040 | 12920 | |||||||||
BQ | 9150 | 9230 | 8500 | 9500 | 8500 | 9500 | 8500 | 8010 | 8010 | 8210 | 8210 | |||||||||
K | 7000 | 7000 | 7000 | 7000 | 7000 | 7000 | ||||||||||||||
BX | 2100 | 2100 | 2600 | 2600 | 2600 | 3100 |
